חניה הדרכה מערכת קולי חיישן קולי
מבוא
מערכת חניה חניה קולי חיישן קולי באמצעות גלי קולי מגלה עקרון העבודה כדי לזהות אם שטח החניה הוא הכבושים או לא, באמצעות מחוון LED כדי להבדיל את מעמדה (אדום כבוש, ירוק זמין), אשר יכול להנחות את הנהג כדי למצוא מקום במהירות ולשפר את רמת החניה וניהול.באותו הזמן לשלוח את הסטטוס של הבקר העליון.
תמונה
פרמטר
הפעלה | DC18V ~ 30V, המלץ : | עקרון תפעול | גילוי קולי |
מתח | 24V | ||
אופייני | אור אדום : 65mA | תקשורת | RS-485 |
זרם | אור ירוק : 56mA | מצב | |
ממד | 130 * 130 * 80 מ"מ | כתובת קידוד | 00 ~ 31, דרך 5 מגשרים |
פונה | |||
זיהוי | 290cm , דרך 2 מגשרים | הפעלה | -20 ~ + 50 ℃ |
טווח | הגדרה | טמפרטורה | |
ESD | 12KV | מבחן דופק הרכבת | ± 4KV |
שולחן 2
מחוון סטטוס עבודה
מחוון סטטוס עבודה (אדום): אור על אמצעי תקשורת ואובייקטים מזוהים
הגדרת מגשר S1
S1 מגשר הגדרת הוראות :
מימין לשמאל, (LH) 【1,2,3,4,5,6,7】, תחתון 5 מספר (1-5) הוא הגדרת כתובת, מספר 2 גבוה יותר (6-7) הם כתובת גובה ההתקנה, מגשר באמצעים 1, ללא אמצעי מגשר 0.
הגדרת כתובת : מספר 5 תחתון (5,4,3,2,1) מייצג בהתאמה כתובת בינארית 16,8,4,2,1. מספר שונה של שילוב קו קופץ, כגון כתובת חניה הרבה 3, אתה צריך מגשר ב 1 ו -2.
איתור המרחק: סן 1 0 | הוסף גלאי : הוסף ( 4 -> 0 ) | |||
Sen10 | גובה התקנה | מרחק אופקי מחניה | Addr | Addr |
( Y ) | line ( X ) | |||
0 0 | 180 ס"מ - 210 ס"מ | ישירות מעל קו החניה | 0 0 0 0 0 | 00 |
0 1 | 230cm - 250cm | ישירות מעל קו החניה | 0 0 0 0 1 | Friday |
1 0 | 250 ס"מ - 270 ס"מ | ישירות מעל קו החניה | .....L | ... |
1 1 | 270 ס"מ - 290 ס"מ | ישירות מעל קו החניה | 1 1 1 1 1 | 31 |
שולחן 3
הערה:
1, כאשר החניה הדרכה מערכת קולי חיישן קולי להגדיר את המגשר, אנא דחף שוב ושוב ולמשוך כמה פעמים כדי להסיר שכבת תחמוצת כדי להבטיח קשר טוב.
2, גובה ההתקנה הציע Y: 2.4m-3m, מותקן ישירות מעל קו החניה, על מנת להבטיח זיהוי אמין.
הדרכה של מסוף בלוק

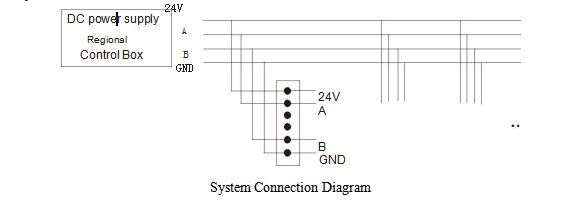

הוראות חיבור למערכת
1. המכשיר תחת RCM אחד רצוי מחובר במצב אוטובוס, גלאי מטפל על ידי חמישה מגשר, אוטובוס תקשורת אחד יכול להרשות לעצמו 32 גלאי לכל היותר.
2. הגלאים תחת RCM אחד לקבל כוח DC מ RCM. בהתחשב בהנדסה על אובדן קו, גלאי משתמש במגוון רחב של תכנון אספקת החשמל.
.3 כדי לוודא שציוד המסוף פועל כראוי, מומלץ להשתמש באספקת החשמל של 24 וולט. שליטה אזורית כוח אספקת כוח של כוח שווה לצריכת החשמל 150% - 200% מכלל אספקת החשמל ציוד, כדי להבטיח התחלה אמינה ועבודה במשך זמן רב.

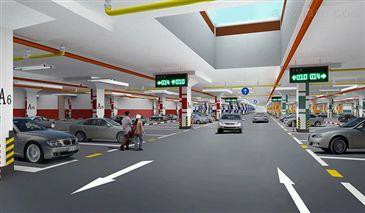

הדגמה
